Экзаменационные вопросы





Главная



Экзаменационные задачи

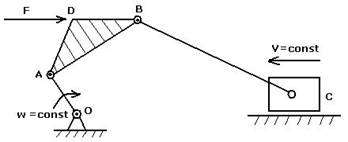

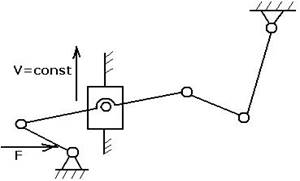

- Для заданного механизма

02

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w

          2) V

          3) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.

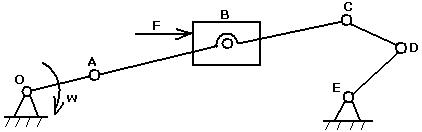

- Для заданного механизма

01_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w

         2) линейные размеры всех звеньев li (i=1, 2, …)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.

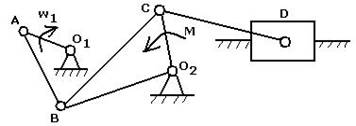

- Для заданного механизма

04_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w1

         2) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известен момент M.



- Для заданного механизма

03_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w

         2) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.



- Для заданного механизма

06_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) V

          2) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.



- Для заданного механизма

05_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w

         2) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.

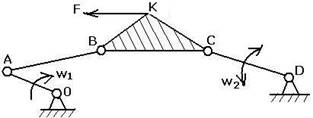

- Для заданного механизма

08_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w1

          2)  w2

          3) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.

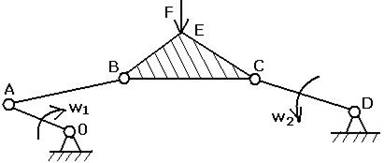

- Для заданного механизма

07_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w1

          2)  w2

          3) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.



- Для заданного механизма

10_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) V

          2) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.



- Для заданного механизма

09_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w

          2)  линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известен момент М.



- Для заданного механизма

12_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) V

          2) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.



- Для заданного механизма

11_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w

          2)  линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.



- Для заданного механизма

14_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w

          2) линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.



- Для заданного механизма

13_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) w

          2)  линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.



- Для заданного механизма

15_1

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

Дано: 1) V

          2)  линейные размеры всех звеньев li (i=1, 2, …5)

3. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известен момент M.



- Для заданного механизма

1. Построить планы скоростей и ускорений.

2. Выполнить силовой расчёт при условии: все mi=0, Isi=0 (i= 1, 2,… 5), известна сила F.

17_1



- Для заданного механизма

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

19_1



- Для заданного механизма определить углы давления.

16_3



- Для представленного механизма

1. Выполнить структурный анализ.

2. Построить планы скоростей и ускорений.

20_1



- Для кулисного  механизма построить планы скоростей и ускорений.

18_1



- Для заданного механизма построить планы скоростей и ускорений.

16_1



- Определить степень подвижности кинематической цепи.

18_3



- Дано: зубчатое колесо с параметрами  z=24, m=44 мм, x=0,5, 𝛼=20°, hn*=1

Определить: диаметры окружностей: делительной; основной; впадин.



- Дано: косозубое колесо (цилиндрическое) с углом наклона зуба 12°, m=3 мм, b=2 мм.

На сколько увеличится коэффициент перекрытия такой передачи по сравнению с прямозубой?



- Дано:  n7=2800 об/мин,  n4=-280 об/мин

Подобрать числа зубьев колёс.

16_4



- Дано:  z1=20,  z2=30,  z4=20,  z5=35

Найти UB-5



02_2



- Определить диаметр вершин (da) зубчатого колеса, если известны m=8 мм, z=12, ha=1, x=0,4.



- Дано:  z1=20,   z2=40,  z3=30,   z4=40,    z5=30,   модули всех колёс одинаковы, n1=1000 об/мин,  nB=500 об/мин.

Найти n6



04_2



- Дано: z1=z3=z6=20,  z2=z4=60,  z5=100,  z7=30,   модули всех колёс одинаковы

Найти U1-B

07_2

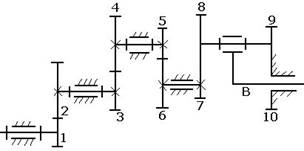

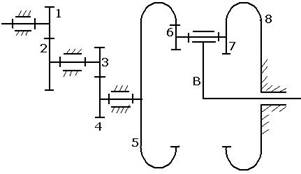

- Дано:   z1=z3= z5= z7=20,   z2=z4= z6=80,   z8=100,   z10=101,  модули всех колёс одинаковы

Найти z9,U1-B

10_2



- Дано:  z1=z6=80,    z2=z5=20

Найти z3, z4,U1-B

09_2



- Дано: n7=1200 об/мин,  z1=80,  z2=40,   z3=20

Найти nB, n2

12_2



- Дано:  z1=40,   z2=z4=20,   z3=20,   nB=50 об/мин,   n1=400 об/мин

Найти n5

11_2



- Дано: z1=z2=z3,  n7=100 об/мин,  n3=80 об/мин

Найти nB

20_2



- Дано:  z1=99,   z2=100,   z3=101,   z4=100

Определить UB-1

19_2



- Дано: m=2 мм, z=40, =20º

Определить x, d, dj, db.

05_2



- Дано зубчатое колесо, z=55.

Определить: модуль колеса и диаметр усилительной окружности.

16_2

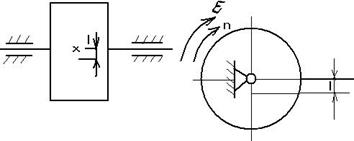

- Неуравновешенный ротор начинает разгоняться от n=3000 об/мин с угловым ускорением ε=200 1/с2. Известны m=2,5 кг и Isi=0,04 кг м с2. Определить величину и направление главного вектора и главного момента сил инерции.

18_2



- Дано:  λmax=30°  (γmin=60°)

Определить rmin теоретического профиля кулачка.

06_2

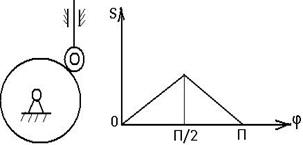

- Для кулачкового механизма с поступательно движущимся толкателем определить

rmin теоретического профиля кулачка и эксцентриситет e.

19_3



- Дано:  λmax=30° (γmin=60°)

Определить rmin теоретического профиля кулачка.

08_2



- Для заданного кулачкового механизма найти угол давления  λ (или γ) в положении, показанном на эскизе.

20_3



- Для произвольно выбранного положения кулачкового механизма найти угол давления λ.

13_2



- Для произвольно выбранного положения кулачкового механизма найти угол давления λ.

17_2
