ЗАДАНИЯ ДЛЯ КУРСОВЫХ ПРОЕКТОВ



Курсовой проект состоит из расчетно-пояснительной записки и графической части. Расчетно-пояснительная записка выполняется в соответствии с ГОСТ 2.105-95 (общие требования к текстовым документам).

Записка должна включать все числовые расчеты, необходимые для выполнения курсовой работы. Текстовая часть должна ограничиваться лишь краткими указаниями к расчету и ссылками на графические построения.

Все уравнения и формулы пишутся сначала в общем виде, а затем в них подставляют необходимые числовые значения. Результаты вычислений сводятся в таблицы.

В конце пояснительной записки приводится список используемой литературы, а в тексте делаются ссылки на эту литературу.

Графическая часть курсовой работы включает 3 листа формата А1 (594х841 мм).

Вся графическая часть выполняется в соответствии с правилами машиностроительного черчения и с соблюдением всех требований стандарта ЕСКД (размер листа, условные обозначения, шрифт, и т.д.). На всех планах и графиках должны быть указаны масштабные коэффициенты с соответствующей размерностью. Масштабные коэффициенты следует выбирать так, чтобы на листе не оставалось места, не занятого чертежным материалом. Все вспомогательные построения сохраняются.



Выбор варианта задания



Каждый студент выполняет вариант задания номер, которого определяется двумя последними цифрами шифра его зачетной книжки. Десятый вариант выполняют те студенты, у которых шифр оканчивается на ноль.

Пример 1: номер зачетной книжки 234060

                                 проект 10, вариант 6

Пример 2: номер зачетной книжки 130503

                                 проект 3, вариант 10

Пример 3: номер зачетной книжки 245647

                                 проект 7, вариант 4



Содержание курсовой работы

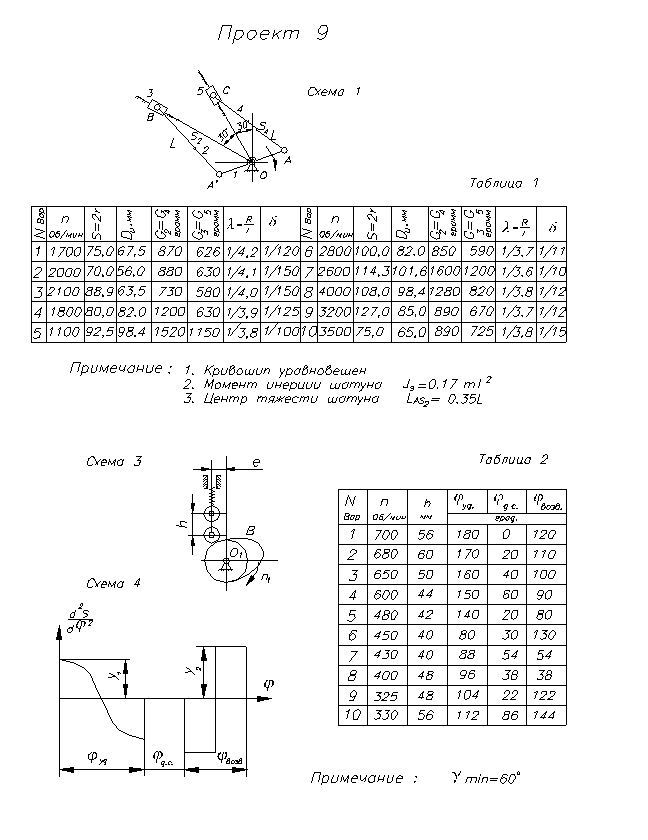

Лист 1. Структурный, кинематический, кинетостатический анализ механизма [схема 1,  схема 2,  таблица 1]

1. Определить недостающие размеры механизма по заданным условиям.

2. Построить 12 планов положений механизма, за первое положение рекомендуется принимать одно из крайних. Выделить одно из 12 положений механизма для дальнейшего силового расчета.

3. Провести структурный анализ механизма.

4. Построить планы скоростей для 12 положений механизма.

5. Вычислить линейные скорости всех точек механизма, включая центры масс звеньев, для 12 положений, при условии, что угловая скорость начального звена постоянна. Вычислить угловые скорости всех звеньев механизма.

6. Построить планы ускорений для двух положений механизма.

7. Вычислить линейные ускорения центров масс звеньев, а также угловые ускорения звеньев.

8. Построить кинематические диаграммы аналогов скоростей и аналогов ускорений, используя метод графического дифференцирования.

9. Вычертить последнюю группу Ассура, в положении заданном для силового расчета. Произвести расчет всех сил действующих на эту кинематическую цепь. Методом плана сил определить полные реакции во всех кинематических парах.

10. Провести аналогичный расчет последующей группы Ассура, пока не останется один начальный механизм.

11. Вычертить начальный механизм. Методом плана сил определить уравновешивающую силу (уравновешивающий момент).

12. Вычертить рычаг Н.Е.Жуковского. Определить уравновешивающую силу (уравновешивающий момент) методом рычага Н.Е.Жуковского. Проверить правильность расчетов сравнив уравновешивающую силу по методу плана сил и по методу рычага Н.Е.Жуковского. Расхождение не должно превышать 3-5%.



Лист 2. Динамический синтез машины [схема 1, таблица 1]

1. Построить 12 планов положений механизма.

2. Построить 12 рычагов Н.Е.Жуковского. Для этого соответствующие планы скорости поворачивают на 90 градусов в сторону обратную направлению вращения кривошипа (звена приведения).

3. Вычислить приведенные моменты сил полезного сопротивления или приведенные моменты движущих сил. Расчет проводится без учета сил и моментов инерции.

4. Построить график работ сил сопротивления (или движущих сил) Ac=f(φ), график работ движущих сил Aд=f(φ),  (или сил сопротивления). Определить мощность двигателя.

5. Построить график изменения кинетической энергии механизма Eк=f(φ). Вычислить значения приведенного момента инерции механизма Jпр=f(φ).  Построить диаграмму Eк=f(Jпр), путем исключения из двух предыдущих графиков параметра φ.

6. Вычислить квадраты наибольшего и наименьшего значений угловой скорости звена приведения по заданному коэффициенту δ. Вычислить момент инерции маховика.

7. Определить основные размеры махового колеса.



Лист 3. Синтез кулачкового механизма [схемы 2 и 3, таблица 2]

1. Определить фазовые углы.

2. Построить кинематические диаграммы толкателя по заданному закону изменения аналога ускорения, используя метод графического интегрирования.

3. Определить радиус начальной шайбы кулачка  с учетом заданных максимальных углов давления.

4. Построить теоретический и рабочий профили кулачка с указанием фазовых углов.





Примерный указатель литературы к разделам курсовой работы





Курсовое проектирование по ТММ.

Под общ. редакцией Г.Н.Девойно. 1986

Попов С.А.,Тимофеев Г.А.

Курсовое проектирование

по ТММ и механике машин. 1999

Кореняко А.С.

Теория машин и механизмов.

1970



стр.

стр.

стр.

Лист 1

Пункт 1

Пункт 2,4,5,6

Пункт 3

Пункт 7

Пункт 9,10,11

Пункт 12



Лист 2

Пункт 1,2,3,4,5,6

Пункт 7



Лист 3

Пункт 1

Пункт 2

Пункт 3,4



1. Игольчатый толкатель

2. Роликовый толкатель

3. Плоский толкатель

4. Толкатель-коромысло



21-25;

94 – 104;

7 – 13;

50 – 53;

138 – 157;

155 – 156;





35 – 138, 119;

134;





53;

50-53;





67-68;

67-68;

69-73;

73-75.



49 –56;

92–100, 190-192;

32 – 47;

-

205-211, 218-221,

186;



128 – 139;

149 – 151,158 – 171;





-

292-296;







305-307;

305-307;

310-312;

305-307.



12-23;

82-86,92,95;

11;

88;

141-154,284;

155-157;





180;

183;





104;

107;





119;

119;

123;

122.
